Tubería de goteo bajo norma ISO 9002 UNI en 29002



P1 Light 150, 200, 250, 375, 450, 600 y 900 micrones


Es una novedad para la irrigación en invernaderos y campos para flores y vegetales.
Satisface los requerimientos de riego por goteo:

  • Alta prestación de emisiones uniformes en ciclos de irrigación con fertilizantes.
  • Posibilidad de larga llegada (543 m.)
  • Características técnicas confiables en largos trayectos, en diversas aplicaciones y condiciones.
  • Fácil instalación sin necesidad de controlar la posición del punto de emisión sobre el terreno.
  • Baja inversión amortizable en una sola temporada.

Muestra características técnicas avanzadas gracias a la tecnología de integración-extrución:

  • Mínima pérdida de presión gracias al bajo espesor del difusor (2 mm.).
  • Filtro del difusor con 8 perforaciones que excluyen toda posibilidad de obstrucción.
  • El flujo turbulento del laberinto, con una nueva línea de alta emisión uniforme, excluye posibles sedimentaciones aún trabajando a baja presión.
  • Los tubos de 18 a 35 mil ofrecen alta resistencia a la fatiga térmica y mecánica y a los  rayos UV.
Características 18 mil 24 mil 35 mil
Diámetro externo mm. 17,0 17,3 17,9
Diámetro interno mm. 16,1 16,1 16,1
Espesor de pared mil. 18 24 35
Espesor de pared mm. 0,45 0,60 0,90
Caudal nomimal 2,0 2,0 2,0



Relación entre Presión y Caudal
P(m.c.a.) Q(l/h)
5 1,5
10 2,1
15 2,7
20 3,1



JUNIOR® 650 y 900 micrones




JUNIOR® consta de un tubo de polietileno con gotero incorporado realizado con un proceso coextrusión, respretando las normas de calidad ISO 9002.

JUNIOR® ofrece óptimas caraterísticas de resistencia a las tensiones térmicas y mecánicas manteniendo inalteradas las prestaciones. La gran novedad es el gotero que regula el flujo de emisión. La tecnología aplicada en el proyecto y en la producción han permitido obtener un gotero con caraterísticas hidráulicas excelentes, que permiten realizar líneas más largas con buenas prestaciones de uniformidad de emisión.

  • El gotero que mide sólo 32 mm. de longitud implica mínimas pérdidas de carga y permite obtener una mayor longitud de línea.
  • El gotero cuenta con un filtro de entrada que reduce la posibilidad de obstrucción con aguas de baja calidad.
  • El laberinto de gotero de régimen turbulento, estudiado para garantizar la uniformidad de emisión, asegura mínimas variaciones de caudal al variar la presión de ejercicio.
  • Los tres puntos de goteo por gotero permiten una rápida y fácil instalación dado que no es necesario verificar la posición del punto de emisión y aseguran el vaciado de las tuberías al terminar el ciclo de riego.

Campo de aplicación

El gotero en línea JUNIOR® se utiliza con éxito:
  • En cultivos de hortalizas y flores.
  • En invernaderos y en campo abierto.
  • En terrenos llanos o con pequeños desniveles.
  • En ciclo de riego con fertirrigación.

JUNIOR® Relación entre caudal y filtrado

Diámetro exterior mm Caudal l/h Dimensión de filtrado
mesh arena mm

16
16
20
20

 1.7
3.4
1.7
3.4

150
100
150
100

1.1
1.8
1.1
1.8

JUNIOR® está disponible:

  • En diámetros de 16 y 20 mm
  • Con espesor del tubo de 25 mil (0.6 mm) y de 35 mil (0.9 mm)
  • Con caudal de 1.7 l/h para los diámetros de 16 y 20 mm
  • Con espaciamiento constante entre los goteros (mínimo 15 cm)
  • Con espaciamiento variables (goteros en grupos)

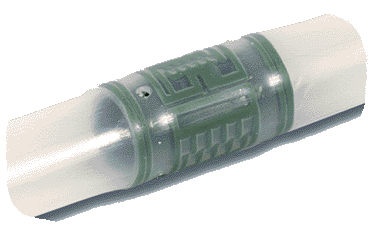

MULTIBAR® 16 y 20 mm autocompensado


MULTIBAR® es un producto ideal para las instalaciones en áreas con grandes desniveles, donde se requieren grandes longitudes de líneas y caudales constantes en cada punto de la instalación. El sistema de calidad certificada ISO 9002, garantiza el elevado estandard de calidad de los productos.

  • El sistema de autocompensación del gotero está garantizado por una membrana de silicona que, al variar la presión de ejercicio asegura un caudal constante.
  • El laberinto a flujo turbulento (autolimpiante) evita las formaciones de sedimentaciones en el interior del laberinto.
  • El gotero cuenta con un filtro de entrada que reduce considerablemente el riesgo de obstrucción debido a la utilización de aguas de baja calidad.
  • Los tres puntos de goteo por gotero permiten una rápida y fácil instalación sin necesidad de verificar la posición del punto de emisión y aseguran el vaciado de las tuberías al terminar el ciclo de riego.
Por las caraterísticas antes mencionadas MULTIBAR® permite:
  • Una perfecta dosificación de los fertilizantes en cualquier punto de la instalación
  • Máxima precisión en la disribución del agua en cualquier situación topográfica
  • Longitud de las líneas hasta 700 metros
  • El uso de presiones de ejercicio desde 7 hasta 40 m c.a.
 MULTIBAR® Relación entre caudal y filtrado
Diámetro exterior mm Caudal l/h Dimensión de filtrado
mesh arena mm

16

2.5
3.3
3.6

150
120
100

1.1
1.4
1.8

20

2.1
2.9
2.9

150
120
100

1.1
1.4
1.8



Aquatraxx, la cinta de goteo más resistente del mundo



Las cintas de goteo Aquatraxx, líder en el mundo, poseen la tecnologia más avanzada de flujo turbulento para proporcionar una mayor uniformidad de emisión para longitudes de línea más largas. Cada salida es parte de un verdadero emisor de gotas, el cual suministra un goteo sin chorros que puedan erosionar el surco y dañar el cultivo.
El material es significativamente más fuerte y más duradero que otros materiales comparables del mismo espesor haciéndolo ideal para instalación superficial y de subsuperficie. La salida en forma de rendija reduce el daño causado por los insectos, impide la entrada de raíces y prácticamente elimina el taponamiento por contaminantes externos al poner en marcha el sistema.
Los espaciamientos entre salidas son variados, respondiendo a las necesidades de los cultivos. De igual forma, los caudales disponibles varían de acuerdo a las necesidades específicas de aplicación, siendo 1,0 litro/hora el más utilizado.

Longitud de laterales de Goteo (expresadas para un coeficiente de uniformidad de 85%)

Aquatraxx

Distancia entre goteros (cm)

Caudal por 100 m de tubería (l/h)

Presión de Entrada en la Tubería (m.c.a.)
4,0 5,5 7,0 8,5 10,5
300 30 340 77 78 79 79 80
500 10 750 113 115 116 117 118
  20 500 146 148 150 151 153
  30 340 187 190 192 194 196
  40 250 228 231 235 237 238
  60 210 255 258 261 263 266
700 30 340 334 338 342 345 349
  60 210 453 460 465 469 474



Aquatraxx

 Diámetro de tuberia (mm) Espesor de Pared (micrones) Presión de Operación (m.c.a.) Cantidad por Rollo (metros
304 9,5 100 3,0 - 5,5 1370
306 9,5 150 3,0 - 7,0 1065
310 9,5 250 3,0 - 10,5 610
504 16,0 100 3,0 - 5,5 3960
506 16,0 150 3,0 - 7,0 3050
508 16,0 200 3,0 - 10,5 2286
510 16,0 250 3,0 - 10,5 1830
515 16,0 375 3,0 - 10,5 1250
708 22,0 200 3,0 - 7,0 1695
710 22,0 250 3,0 - 10,5 1340
715 22,0 375 3,0 - 10,5 915
